전산실 인프라 구성요소(전기 및 랙 배치 방법)

서버를 수납할수 있는 42U 랙, 난방, 냉방, 습도조절, 제습조절 등 서버실을 쾌적하게 유지해주는 항온항습기,
서버용 멀티탭인 PDU, 전기를 배전해주는 배전함과 전원소켓이 있습니다.

또한 랙안에 거치할 수 있는 단위인 랙(rack unit) , 1RU 혹은 줄여서 1U 라고 합니다.

단상 220V은 상(전원선)이 한 개인 상을 말합니다. 한개!

여기서 말하는 상은 쉽게 이해하기 위해서는 전원을 공급할 수 있는 곳 이라고 생각하면 쉽습니다

그렇다면 3상은 전원을 공급할 수 있는 곳이 3군데이며
이 3군데가 각각 조합을 이루어 전원을 공급해준다~ 라고 생각하시면 됩니다.

서버에는 일반적으로 쓰는 돼지코가 아닌, C13, C19 규격이 많이 쓰인다.

PDU 구매 시 주의할 점은 32A라고 설명하지만, 알고보면 위 사진처럼 16A로 Load Group A,B를 나눈 경우 일 것이다.

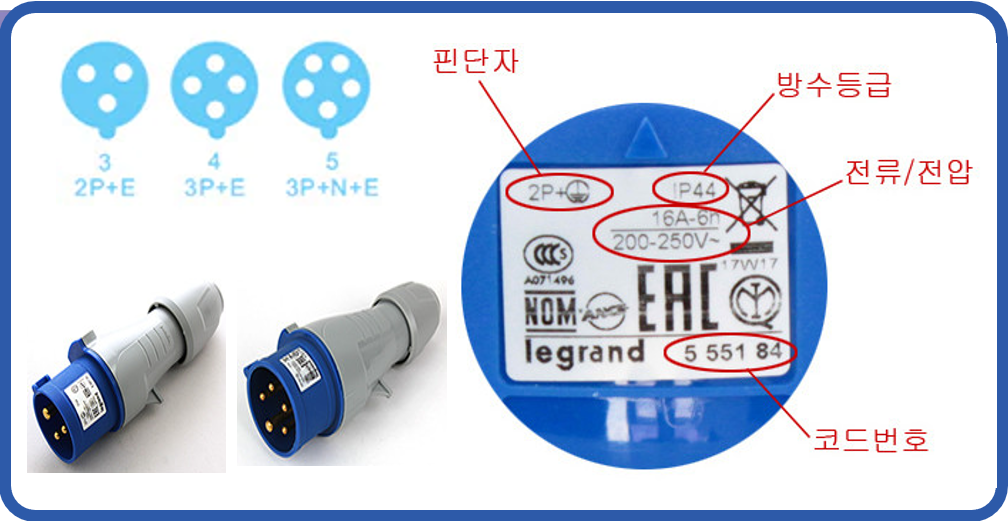

재미있는 점은 정격 동작 전압에 맞게 색상코드가 정해져 있다는 것이다.
대한민국은 200V를 사용하기 때문에, 파란색 전원소켓과 전원 플러그를 볼 수 있을 것이다.
만약 빨간색을 본다면, 3상 정도로 전기를 엄청 쓰고 있는 장비가 있다고 보면 된다. (항온항습기 같은)
